Rijnhavenbrug - Uitgebreide nulmeting

Het uitvoeren van een uitgebreide nulmeting, iets waar wij dagelijks mee te maken hebben. De meting is uitgevoerd als controle- & revisiedocument voor het technisch dossier van de opdrachtgever.

Het gebruik van de Rijnhavenbrug neemt flink toe de komende jaren door de realisatie van een jachthaven in het oorspronkelijke industriegebied. De verwachting is dat het nu relatief rustige gebied zal veranderen in een druk bezochte haven. Om dit vaarverkeer zonder problemen door te laten heeft Friso Civiel een nieuwe brug gerealiseerd.

  • Rotterdam
  • juli 2019
  • Friso Civiel
Verder lezen Sluiten

Uitgangspunt

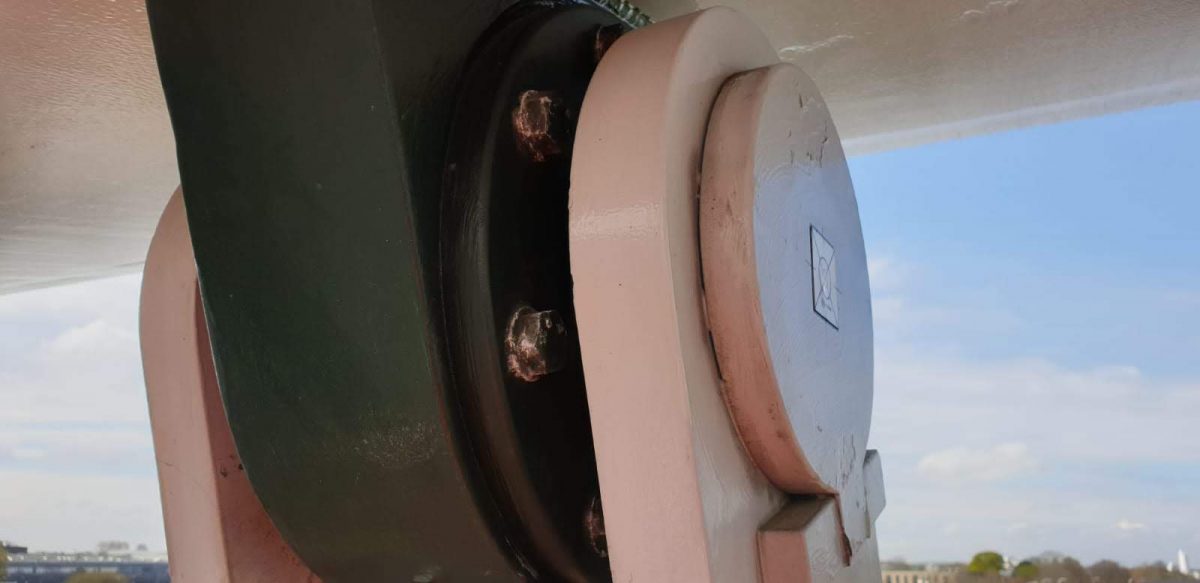

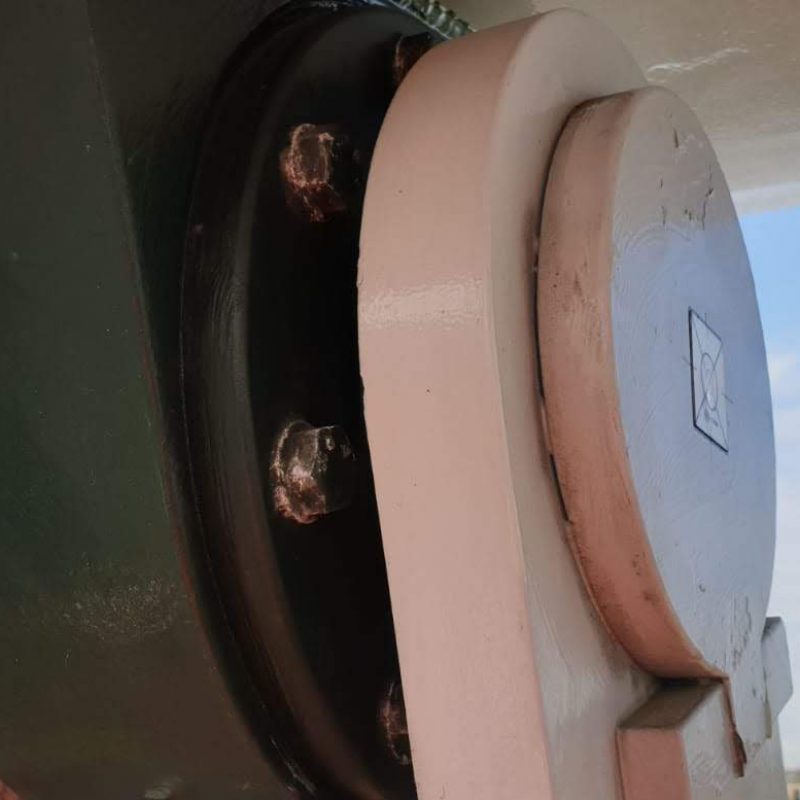

De bestaande Rijnhavenbrug is gesloopt en vervolgens volledig opnieuw opgebouwd door onze opdrachtgever Friso Civiel. Voor het opleverdossier heeft Friso Civiel een kwalitatieve nulmeting nodig van de nieuwe situatie. Dit betreft het inmeten van de draaipunten, voegbreedtes en de profielvrije ruimte. De meting geldt als een nauwkeurig uitgangspunt voor de monitoring tijdens de gebruiksfase van de brug.

Wij zijn zeer tevreden over de juiste benadering van Geomaat en de hieruit volgende resultaten – Roel Ekkels (projectleider Friso Civiel)

Juiste aanpak

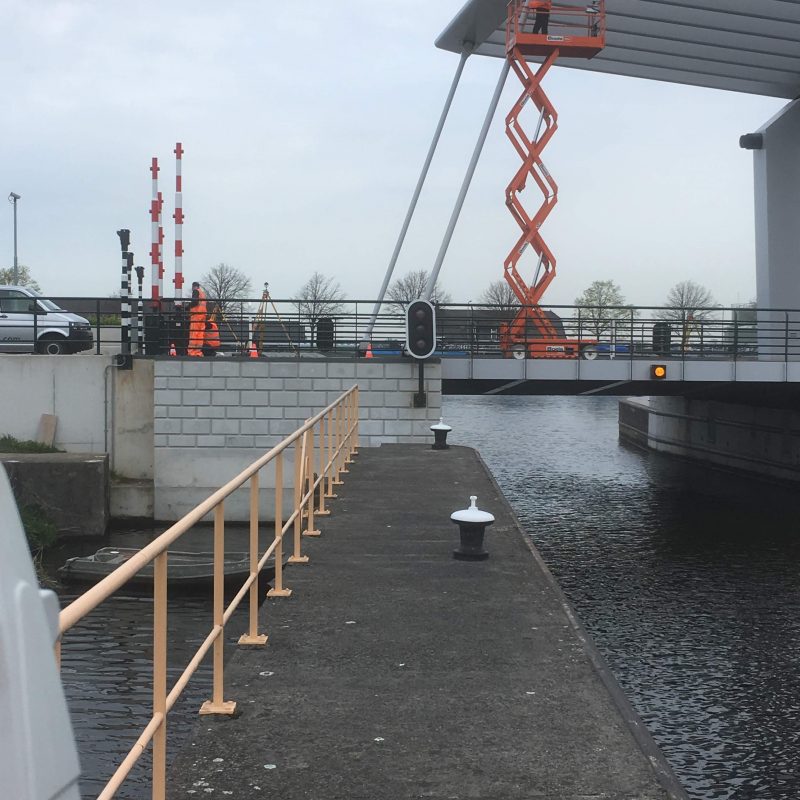

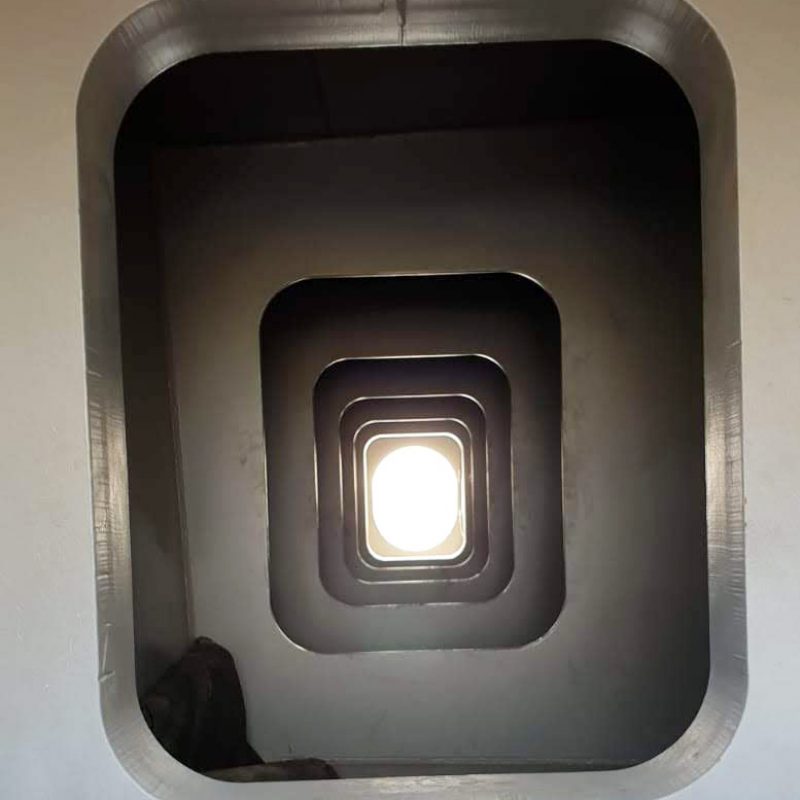

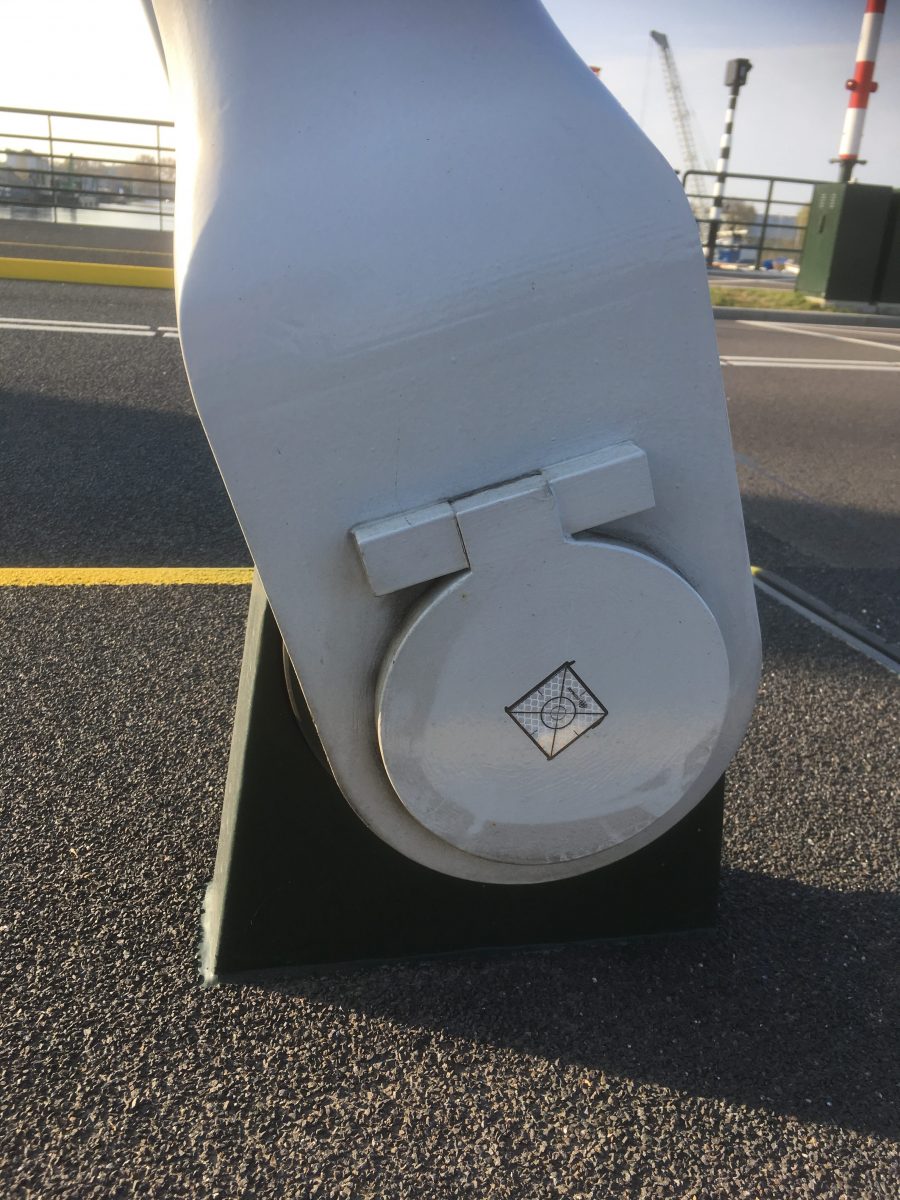

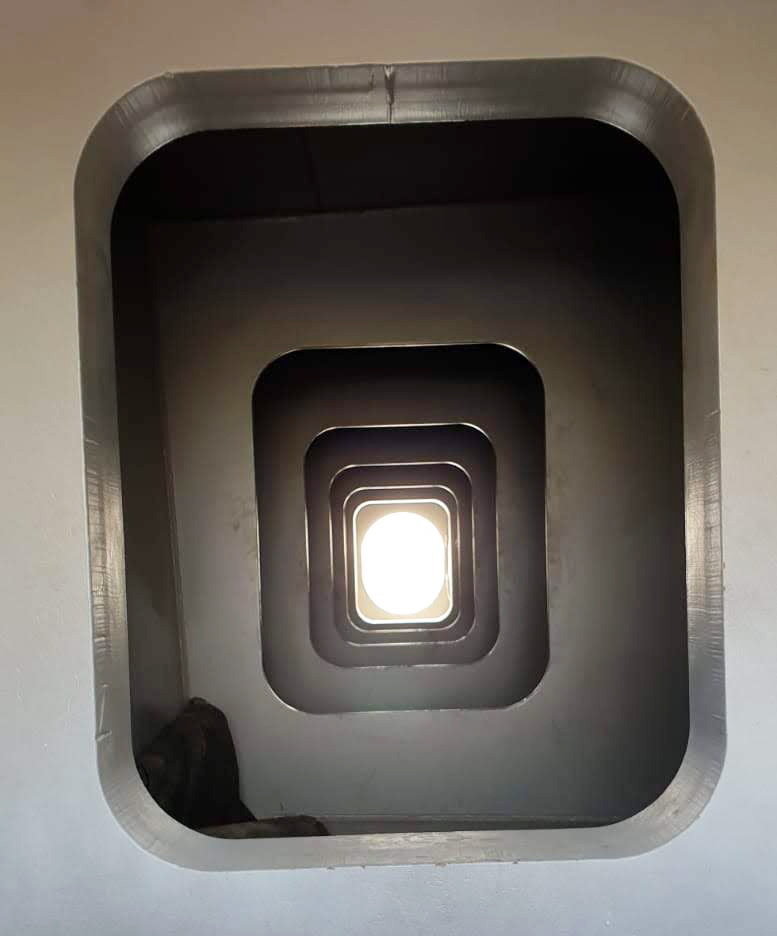

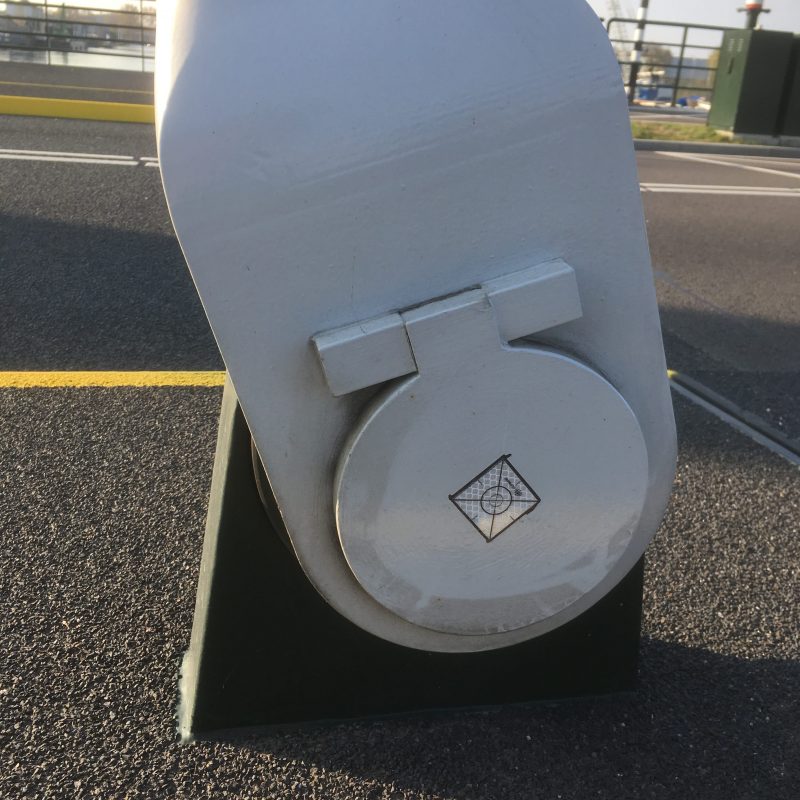

De juiste werkmethode kiezen. Erg belangrijk tijdens dit project vanwege de hoge moeilijkheidsgraad van het inmeten: 1) moeilijke haakse hoeken door de locatie en de grote hoogte en 2) draaipunten die zijn verstopt in zowel het dek als hoog bovenin de ballast. Dit zorgt voor moeilijk benaderbare meetpunten. Door de kennis en ervaring van landmeters en de juiste voorbereiding en verwerking is het project succesvol verlopen. Bovendien vergroot onze nacontrole de betrouwbaarheid van de meting. Dankzij het vakmanschap van onze specialisten hebben wij een hoge nauwkeurigheid van 2 millimeter weten te behalen.

Complete oplevering

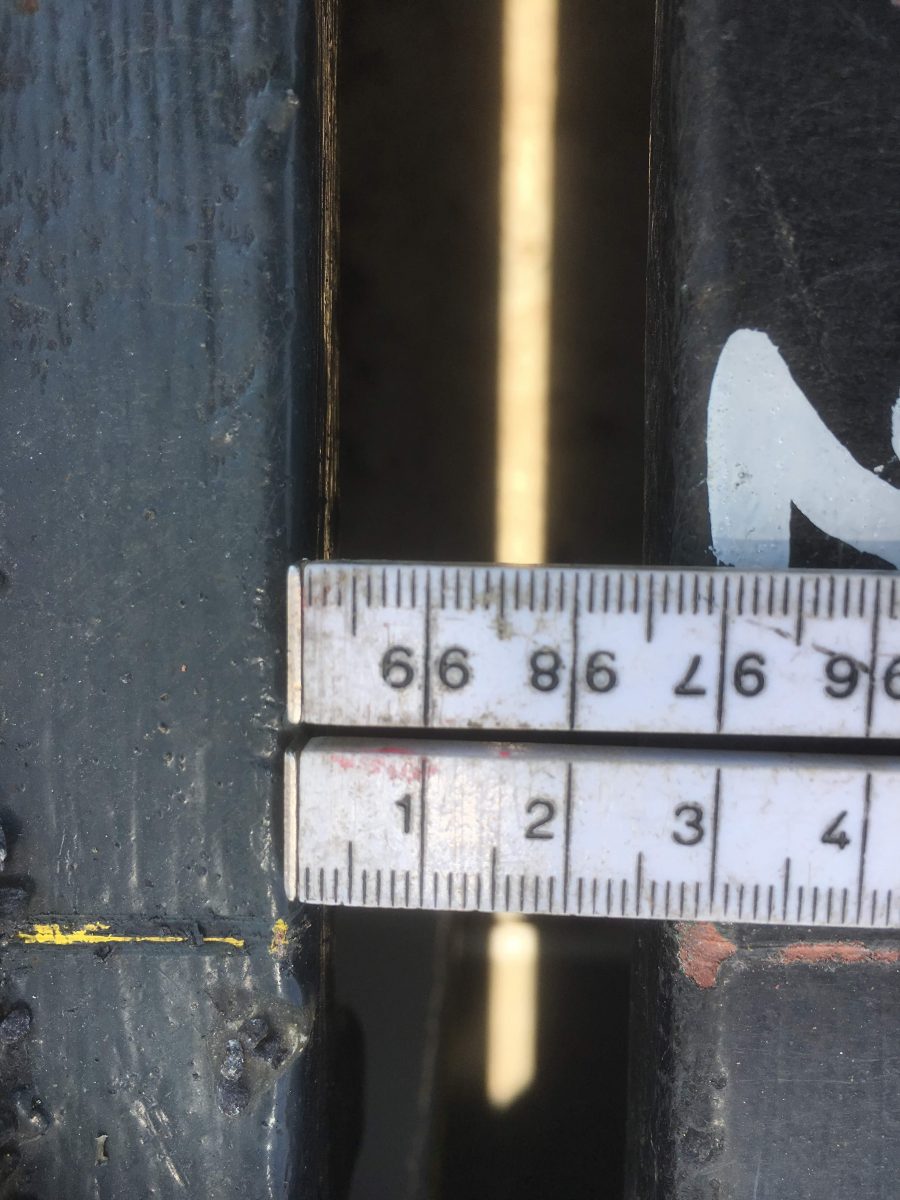

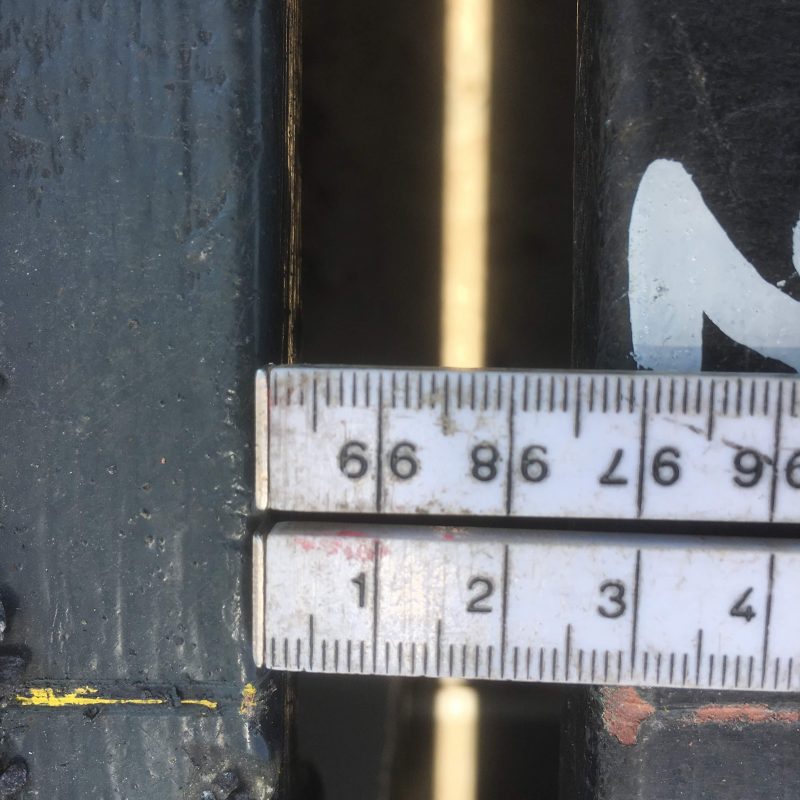

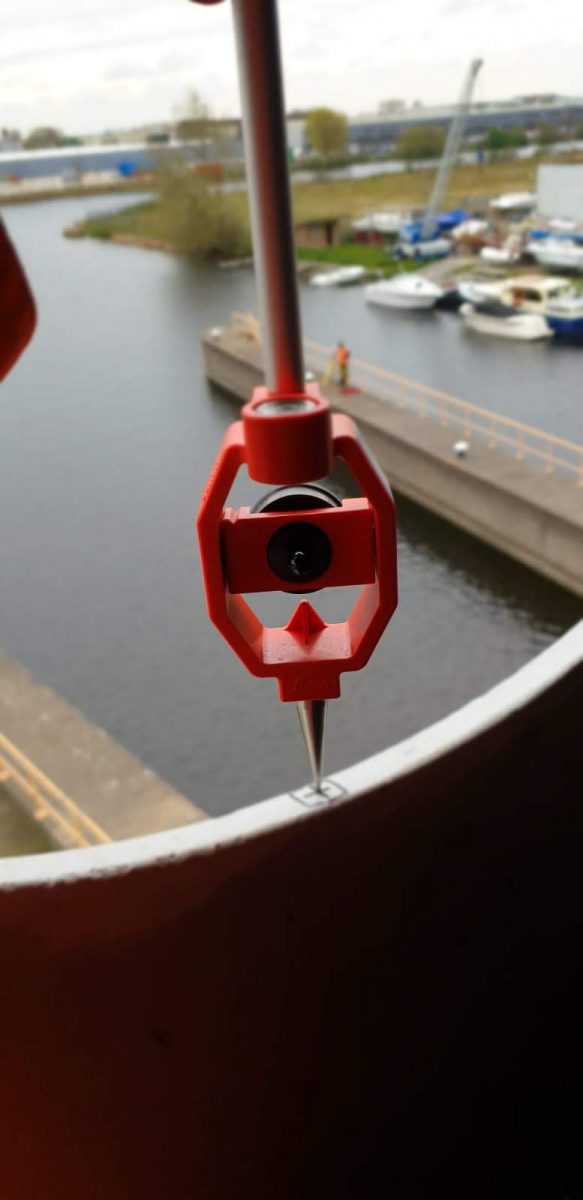

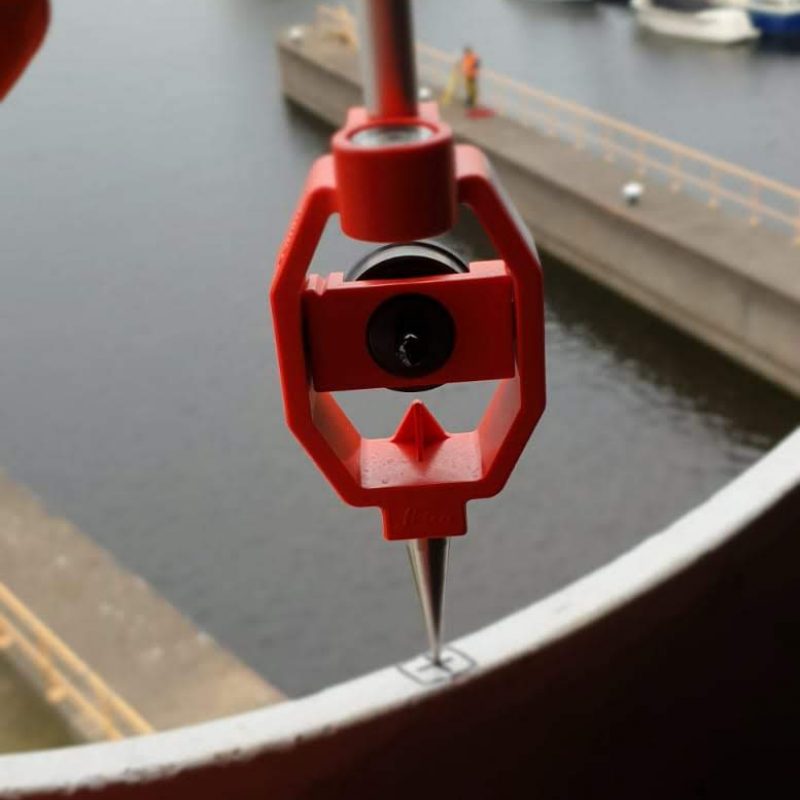

Deze complete nulmeting bestaat uit het opzoeken, merken en het uitvoeren van een XYZ meting van de draaipunten. Vervolgens zijn de verkregen meetgegevens berekend en verwerkt in Move3D. Daarenboven hebben wij de voegbreedtes, de doorvaarthoogte en -breedte van de gesloten en geopende brug ingemeten. De uitgebreide meting zorgt voor een allesomvattend opleverdossier voor de opdrachtgever.

Meer weten over het inmeten en een complete nulmeting? Neem gerust contact op!
