DTM's en profielen oeverontwerp
Waterschap Noorderzijlvest zet zich in om de waterkwaliteit en de leefomgeving voor planten en dieren te verbeteren. Een onderdeel daarvan is het ontwerpen van natuurvriendelijke oevers. Voor het ontwerp van deze oevers heeft Sweco actuele gegevens nodig van de bestaande situatie. Wij brengen deze in kaart door DTM’s en profielen in te meten.
Profielen meten

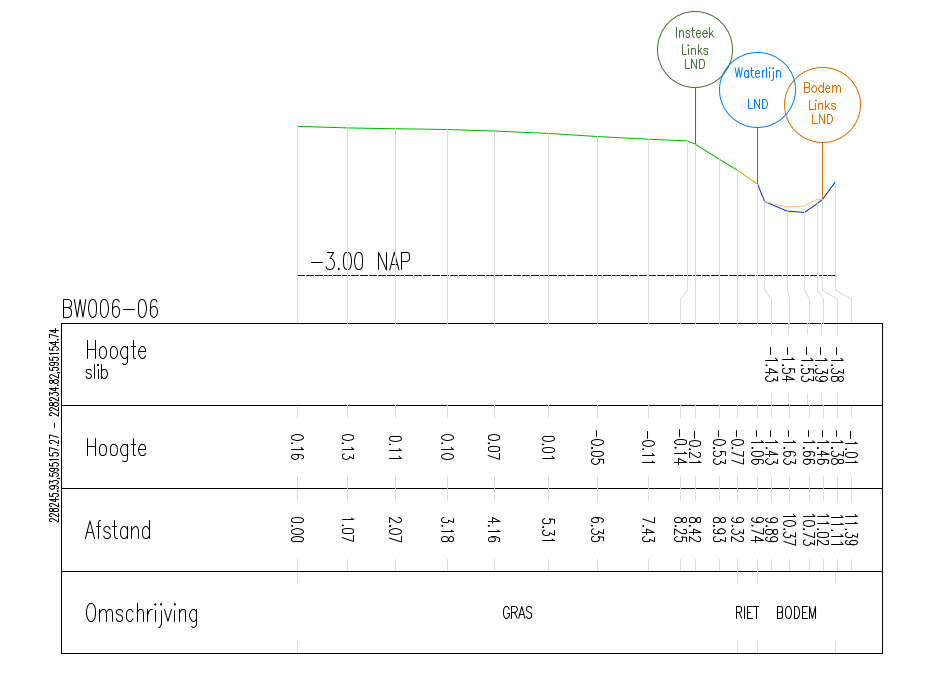

Om de ligging van de oevers nauwkeurig vast te leggen, meten onze landmeters dwarsprofielen in. Elke 50 meter wordt een profiel opgenomen. Dit zijn meerdere punten in het water en op het land. Zo wordt het verloop van de overgang land en water zichtbaar. Samen geven deze metingen een duidelijk beeld van het dwarsprofiel.
DTM meten

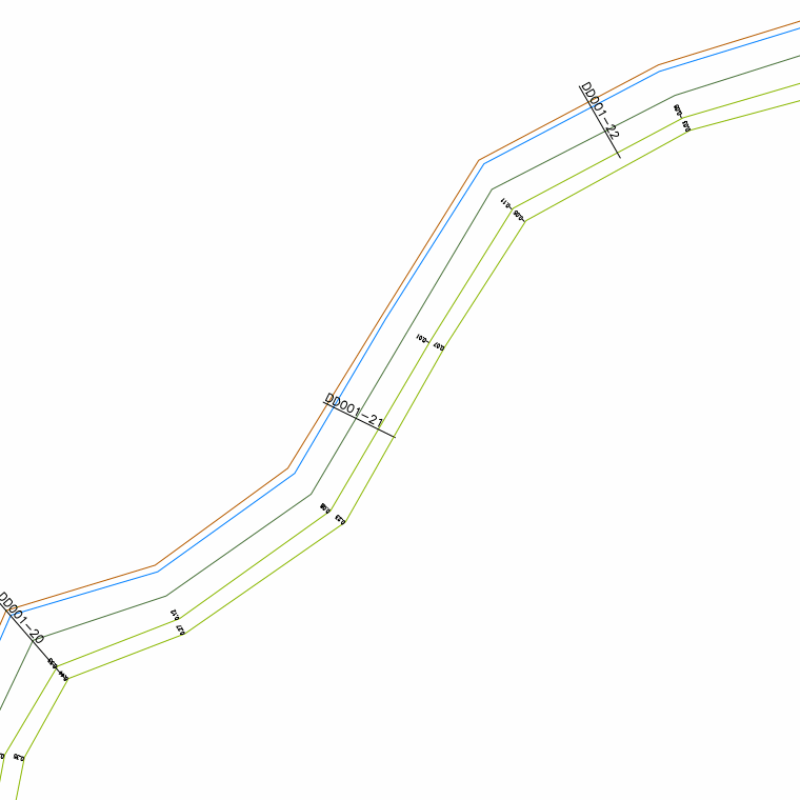

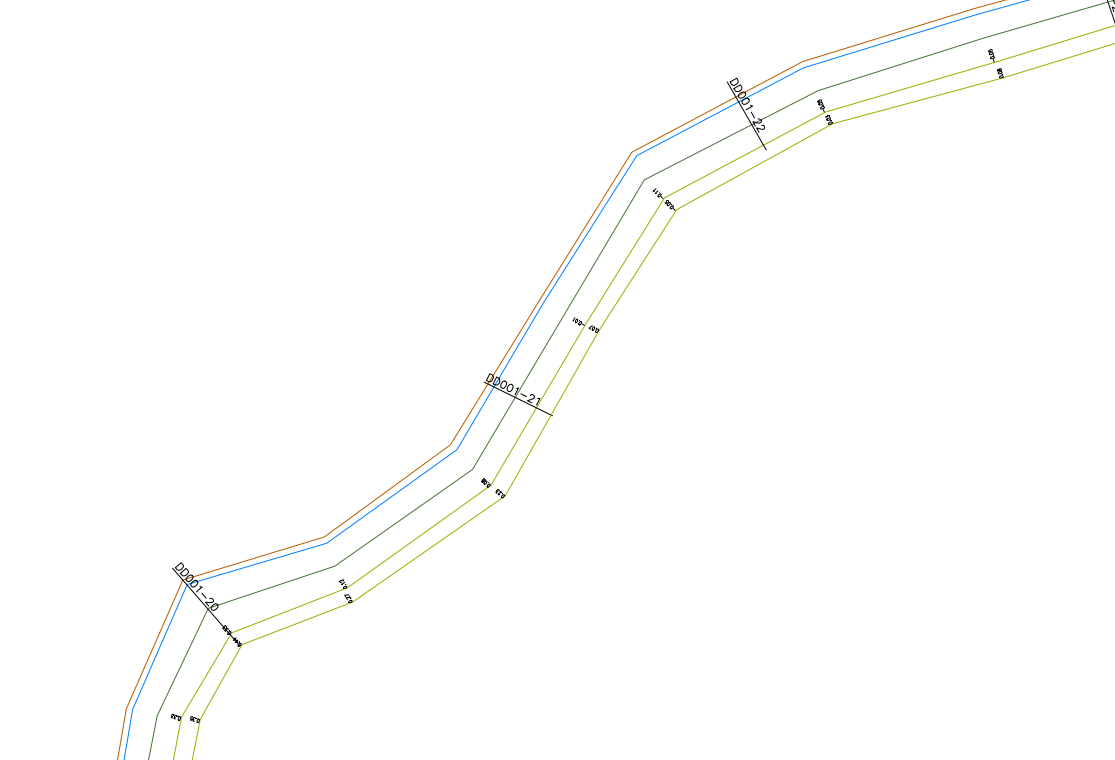

Om de huidige situatie van de oevers goed in beeld te brengen, maken we digitale terreinmodellen (DTM’s). Een DTM is een nauwkeurige weergave van het aardoppervlak. Voor het maken van een DTM meten onze landmeters verschillende punten en lijnen in, waaronder:
- Hoogtelijnen maaiveld (10 meter vanaf de kant)
- Insteek (waar de oever begint)
- Waterlijn (waar het water begint)
- Bodem sloot, kanaal of rivier (tot 1 meter onder waterlijn)

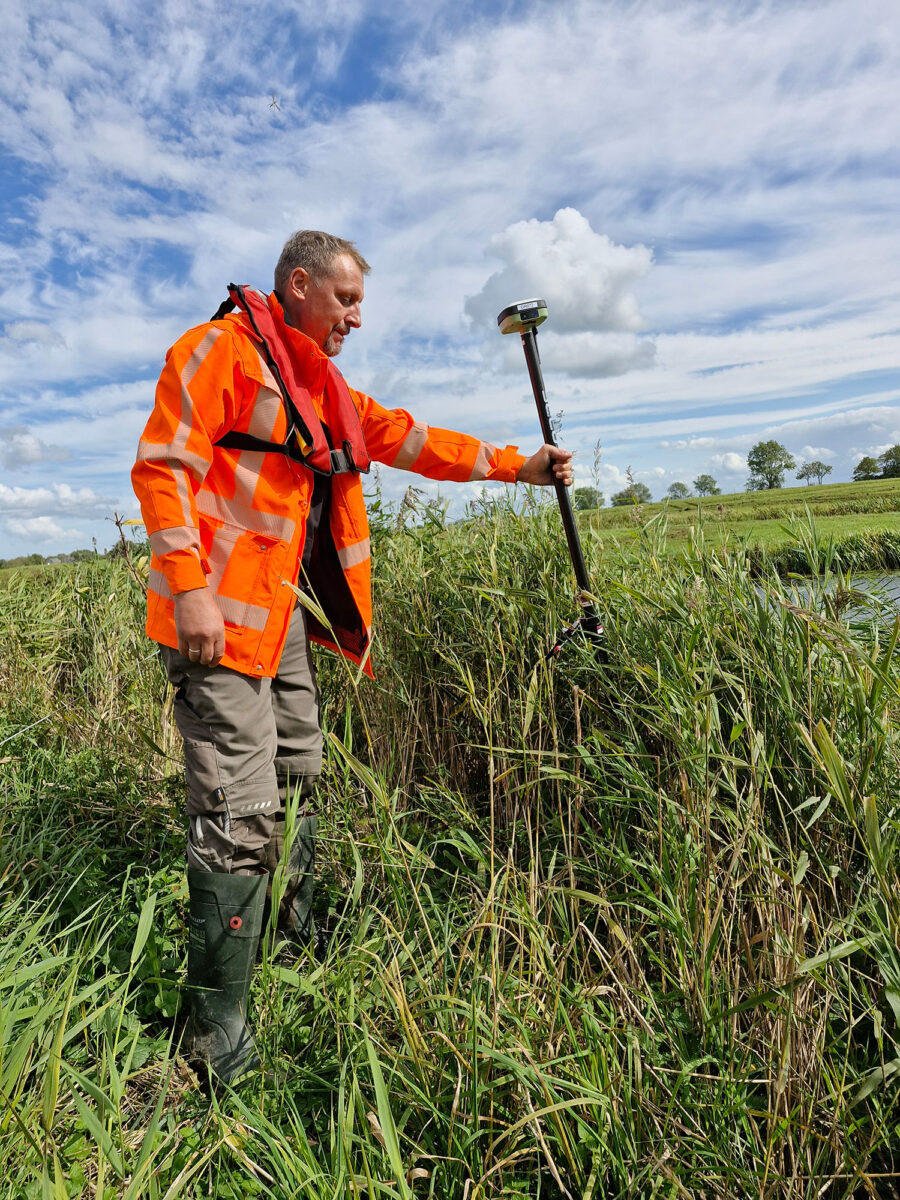

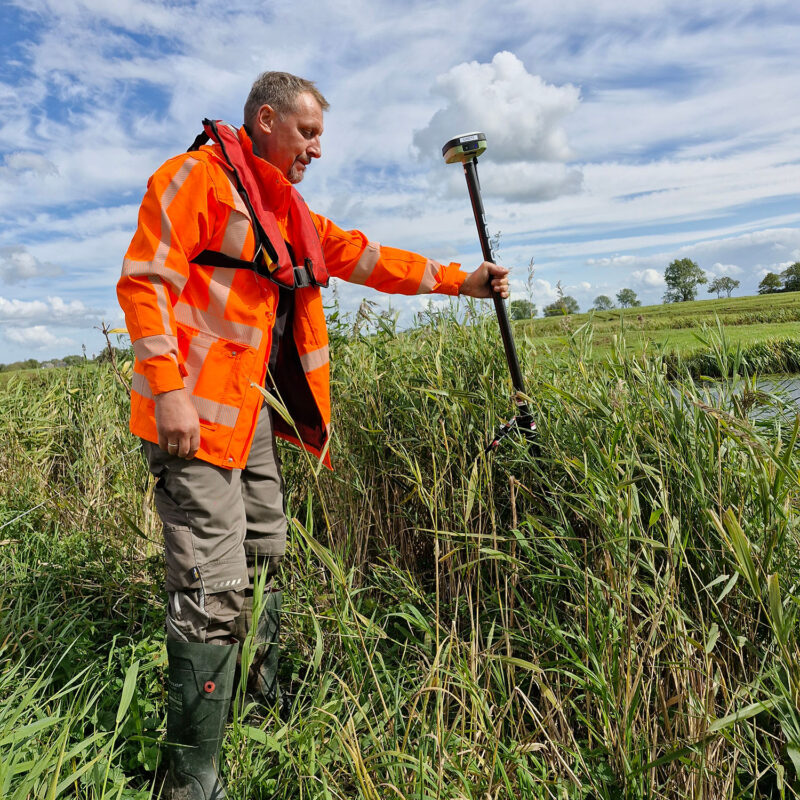

Naast het inmeten van de DTM legt onze landmeter ook andere objecten vast in het veld voorbijkomen, zoals duikers, hekwerken, damwanden, bosschages, bomen of verkeersborden. Deze elementen kunnen van invloed zijn op de toekomstige plannen. De metingen worden uitgevoerd met een GPS-meetstok. Op locaties met veel begroeiing, waar bladeren het GPS-signaal kunnen verstoren, gebruiken onze landmeters een Total Station om de metingen nauwkeurig uit te voeren.
Goede voorbereiding en veiligheid

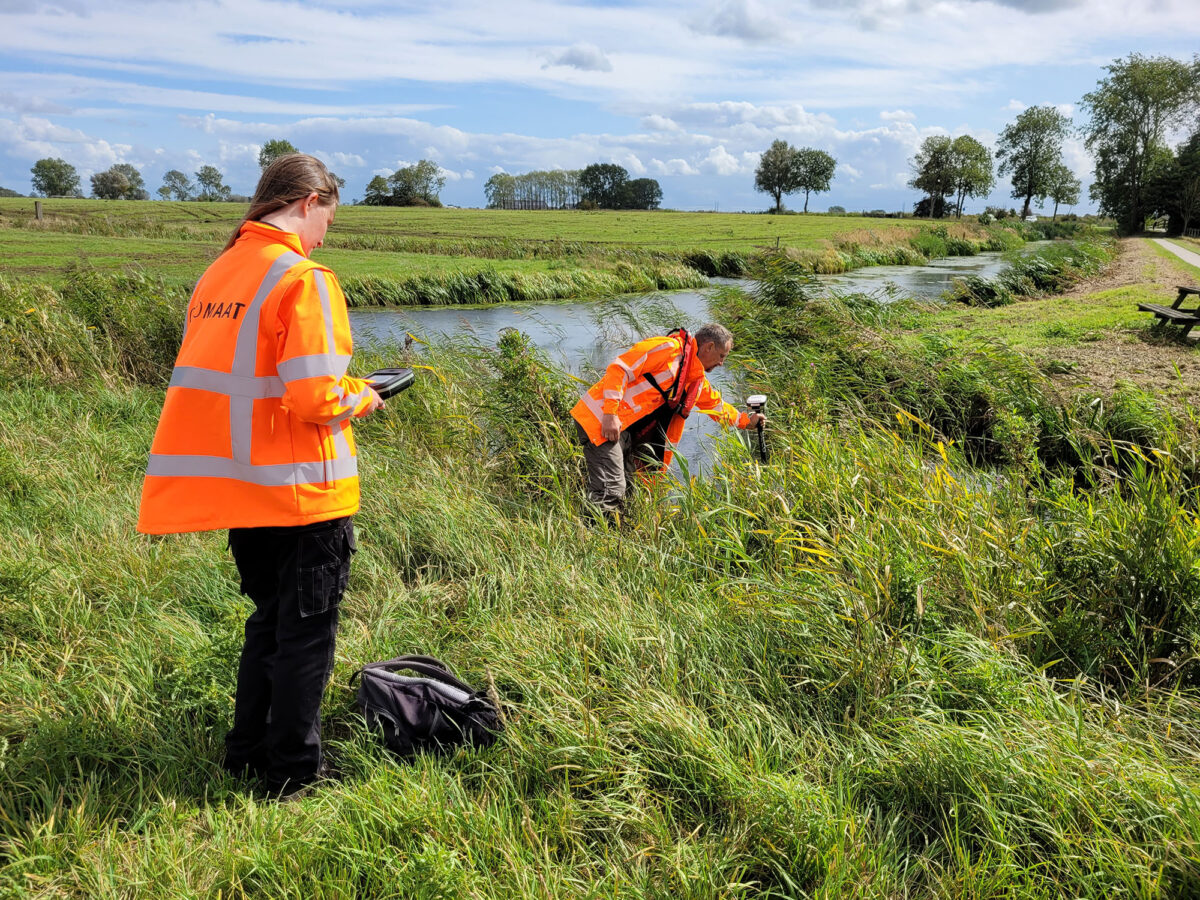

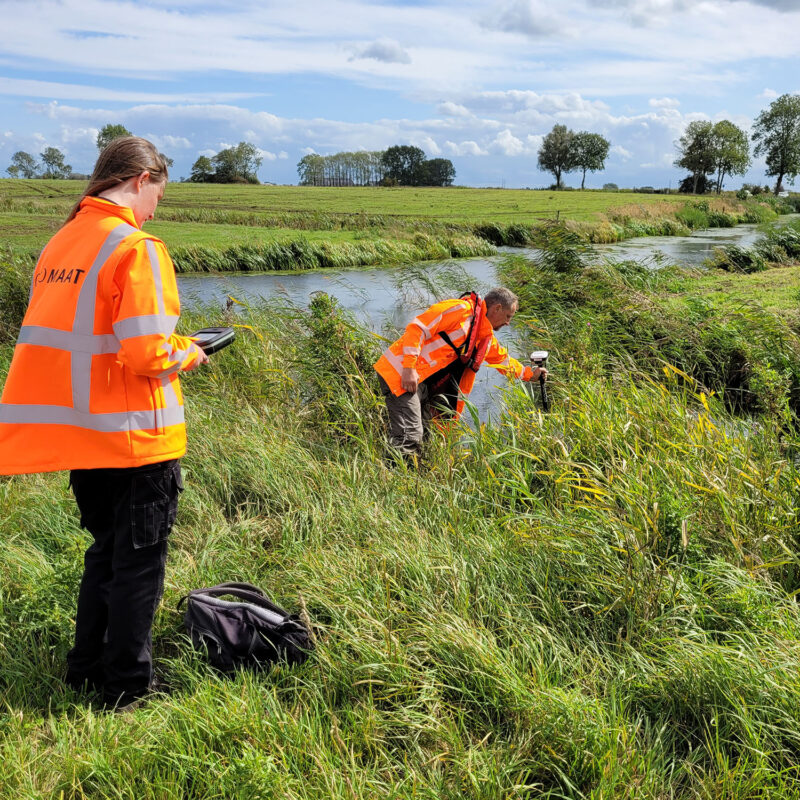

In de voorbereiding van het project denken we zorgvuldig na over de uitvoering. Onze landmeters denken actief mee over de meest efficiënte en veilige manier om de metingen uit te voeren. Daarbij bekijken we onder andere of één of twee landmeters nodig zijn voor het werk. Veiligheid staat altijd voorop. Sommige locaties zijn goed bereikbaar, terwijl andere plekken moeilijk toegankelijk zijn of dicht begroeid met hoge vegetatie. In dat soort situaties is het veiliger om met twee personen te werken, zodat zij elkaar kunnen ondersteunen en in de gaten houden.
Meten = controleren
Na het uitvoeren van de metingen controleert onze landmeter de resultaten zorgvuldig. Ook onze specialist op kantoor voert een controle uit om de kwaliteit te waarborgen. Vervolgens verwerkt onze specialist de metingen tot overzichtstekeningen en dwarsprofielen. De data leveren we aan volgens de eisen van de opdrachtgever, zodat zij direct kunnen starten met de engineering van het project.
Door vooraf een slimme aanpak te bepalen zorgen we voor correcte, nauwkeurige metingen.
-
